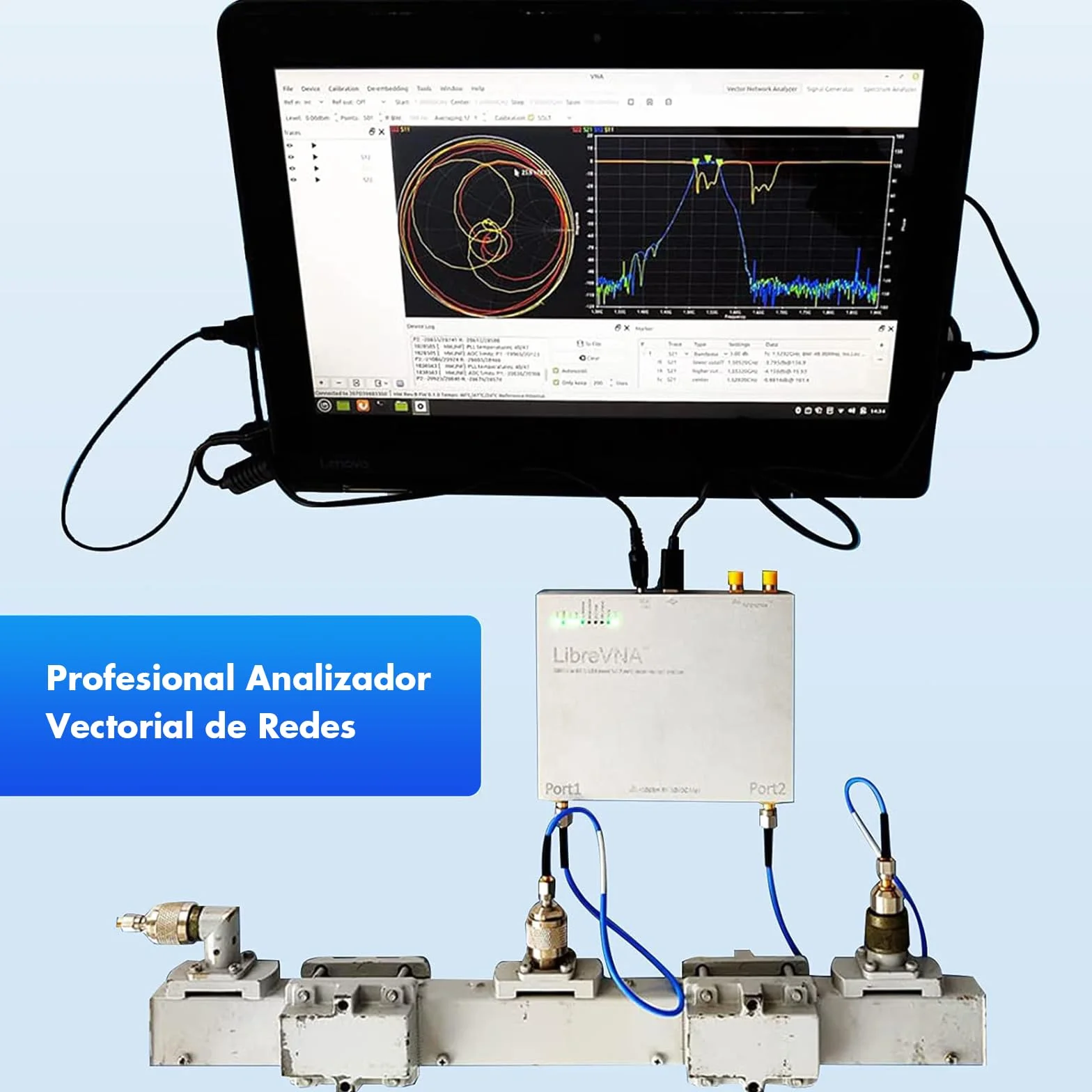

Seesii LibreVNA 2,0 Analizador Vectorial de Redes, Analizador de Antenas NanoVNA 100kHz-6GHz USB Completo Double Puerto con Entrada/Salida de Referencia Externa para Parámetros S Completos

Marca: Seesii
Fuente de alimentación: Batería
Estilo: LibreVNA
Color: plata
Especificación cumplida: CE, EN 61010-1
Tipo de medición: Medidor de parámetros S
Número de unidades: 1.0 Conteo
Número de productos: 1
Fabricante: Seesii
Número de paquetes: 1

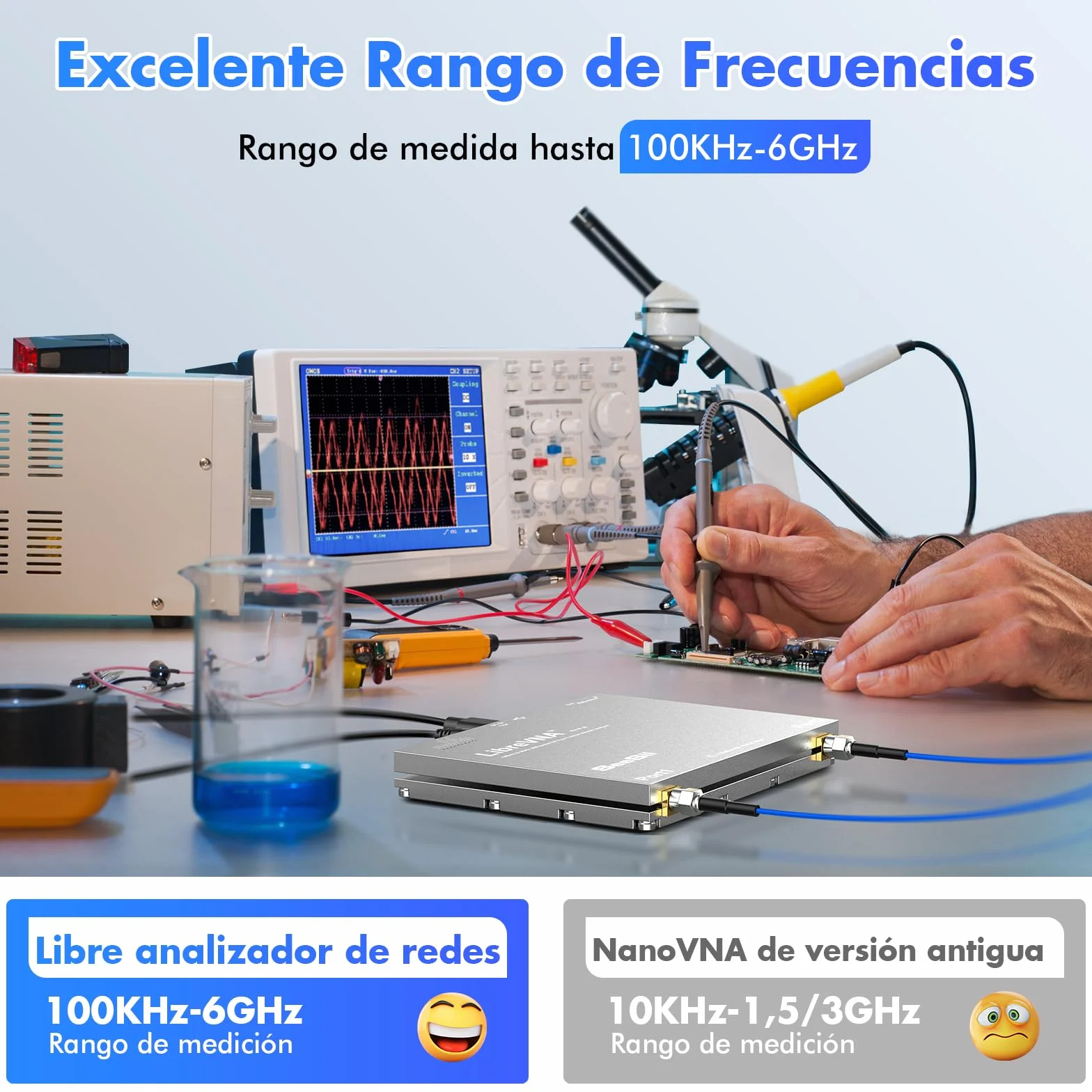

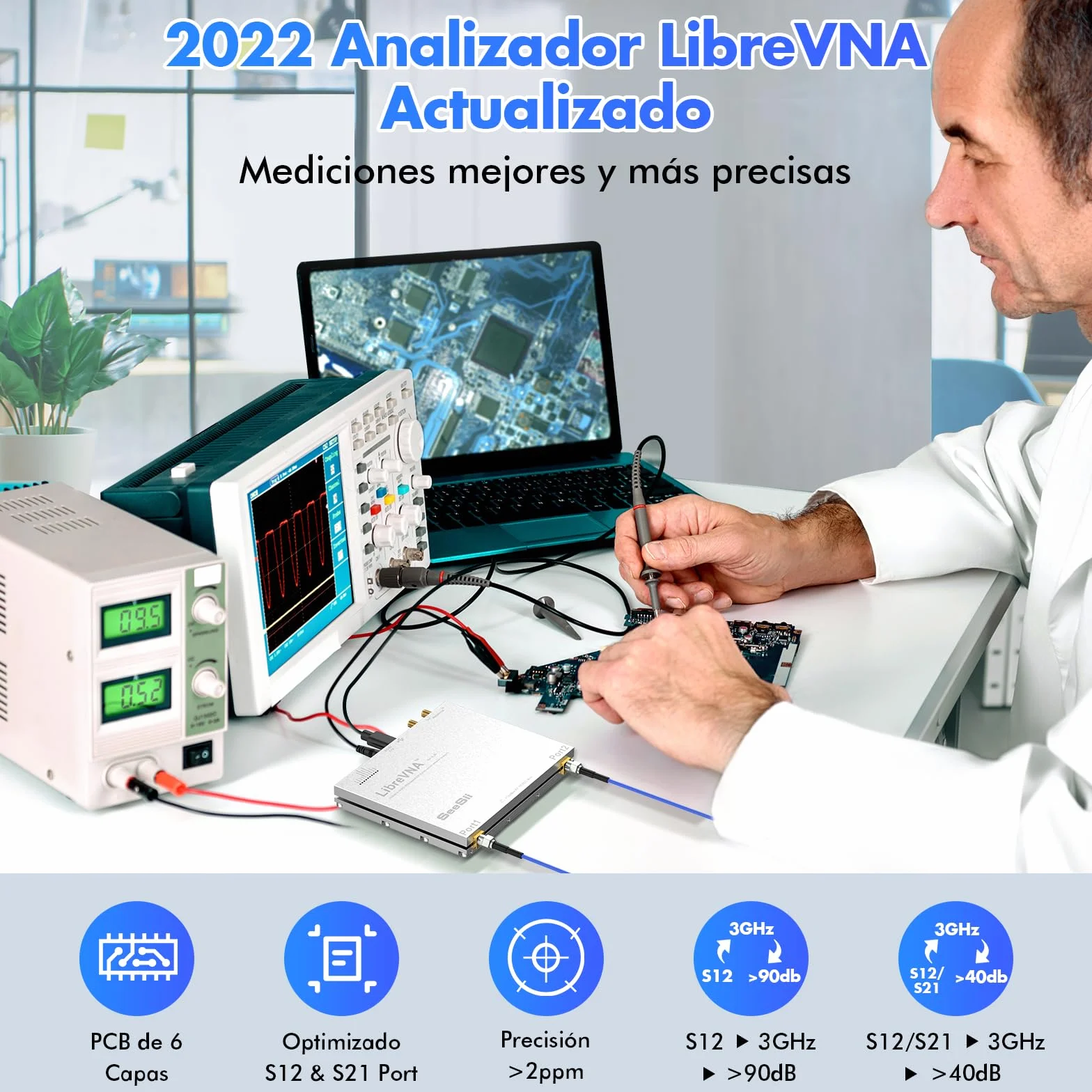

- 🔳【2022 LibreVNA Profesional Actualizado】: El analizador de antenas LibreVNA proporciona un rango de frecuencias ultra amplio de 100kHz-6GHz (los analizadores VNA anteriores son de sobre 10KHz-1,5/3GHz). El nuevo diseño de PCB de 6 capas optimiza el aislamiento de puerto S12 y la adaptación de puerto de alta frecuencia. El S12 puede alcanzar más de 90dB de aislamiento de puerto por debajo de 3GHz, permitiendo mediciones por encima de 6GHz utilizando armónicos. En pruebas reales hasta 9GHz, tanto el S11 como el S22 tienen más de 10dB de directividad de puerto, y el S12 y S21 más de 40dB de dinámica.
- 🔲【Comparable a los VNA de Laboratorio】: El LibreVNA es un analizador vectorial de redes con 2 puertos basado en USB diseñado por Jankae. Utilizado 3 ADCs para muestrear datos simultáneamente y FPGAs para el procesado de señal. Es capaz de escanear más de 10000 puntos de medidas completas de doble puerto en menos de 1 segundo. Es un buen dispositivo de adición al banco de trabajo, que es un analizador muy completamente funcional para el ingeniero electrónico, operadores de radioaficionados o entusiasta de bricolaje de radio.
- 🔳【Mediciones Completas de Parámetros S】: En el modo de funcionamiento del analizador de antenas, el LibreVNA puede medir los parámetros S11, S21, S12 y S21 completos. Se genera una señal fuente y se aplica alternativamente a los puertos RF. Se mide la señal entrante en ambos puertos de RF, obteniéndose los cuatro parámetros S11 y S21 (cuando la señal fuente se encamina al puerto 1), así como S12 y S22 (cuando se encamina al puerto 2).

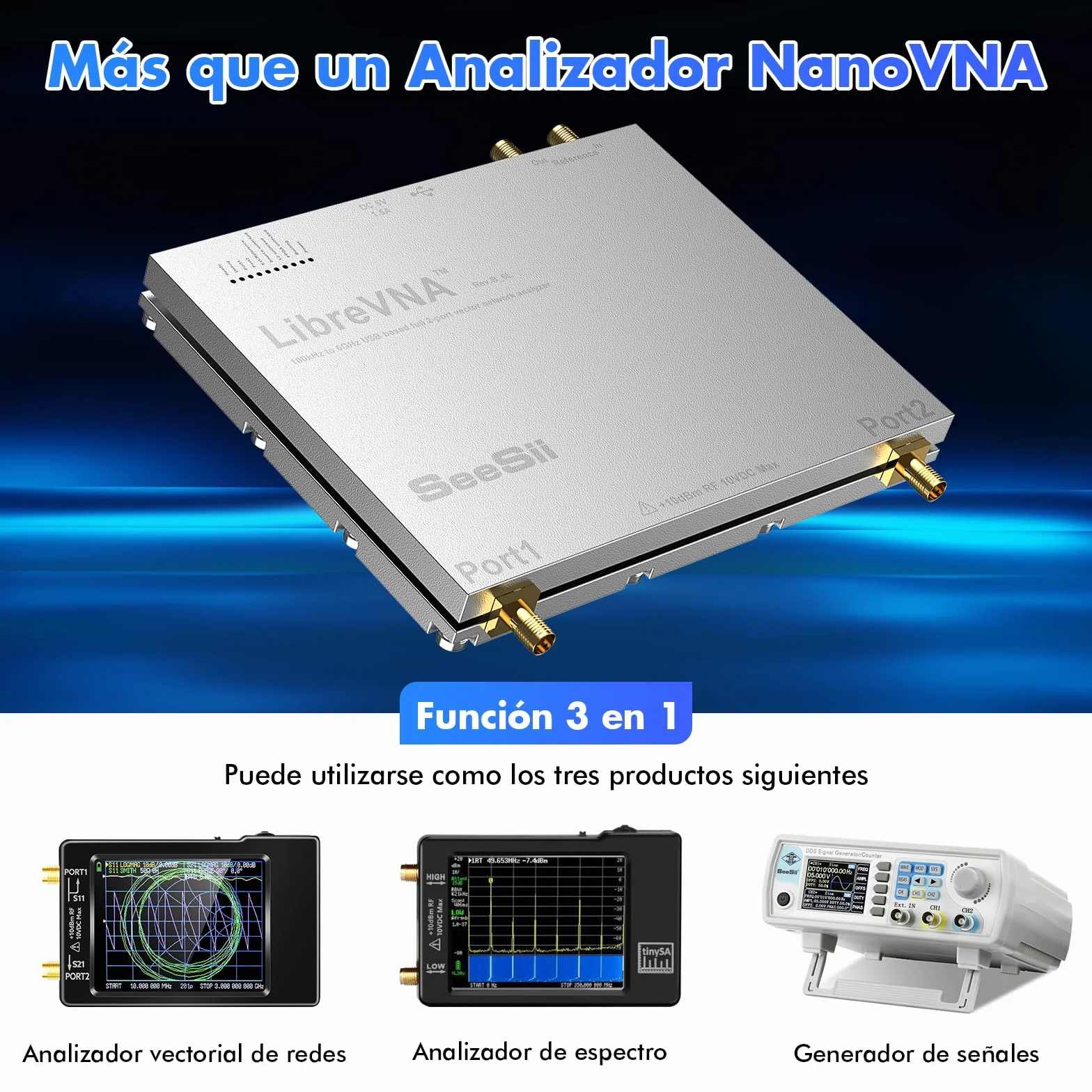

- 🔲【Función 3 en 1】: Aunque el hardware del LibreVNA no está diseñado para ser utilizado como analizador de espectros, la arquitectura general del hardware de un analizador de espectros es lo suficientemente similar a la de un VNA como para implementar medidas básicas de espectros de dos canales y realizar medidas básicas de espectros de salida de señales CW. Lo que puede ser suficiente si no se dispone de otro equipo profesional. Las principales diferencias con un analizador de espectro real y un generador de señal se encuentran en las instrucciones del producto.
- 🔳【Potente Función y Actualización de Firmware】: El diseño de la fuente de alimentación de ultra bajo ruido y el uso de ADC de 16 bits, junto con la carcasa blindada de aluminio del CNC de precisión, logran hasta 100dB de dinámica efectiva. Muchos aspectos ya son comparables a los VNA de laboratorio, pero este es todavía un proyecto en curso. Soporta Actualización de Firmware, puede cargar un nuevo firmware de microcontrolador y configuración FPGA en el LibreVNA. No desconectar la alimentación mientras se actualiza el firmwar
